溫度與濕度的測量與控制已經成為生產生活中的一個重要組成部分，并且溫度與濕度緊密聯系，市場上溫濕度一體的傳感器相應而生。
溫濕度傳感器是一種能夠測量環境溫度和濕度的電子設備，主要由熱敏元件、濕敏元件、信號調理電路和外殼等幾個部分組成。它能夠感應環境中的溫度和濕度，并將這些信息轉化為所需的電信號。信號調理電路是將熱/濕敏元件輸出的電信號進行再處理的重要電路。它包括放大、補償、校準等多個環節，能夠使傳感器輸出的信號更加穩定，準確地反映環境溫濕度的變化。
溫濕度傳感器類型
溫濕度傳感器通常有兩種形式：電阻式和電容式，電容式傳感器具有比電阻式傳感器更線性的響應。電阻式溫濕度傳感器：電阻式溫濕度傳感器是基于熱/濕敏元件的電氣特性，隨環境中溫/濕度的變化而變化的原理進行測量的傳感器。溫/濕度的變化可導致熱/濕敏電阻阻值的變化，因阻值變化而產生的微弱電信號在經過信號調理電路處理后，就可以轉化為需要的電信號。
電容式溫濕度傳感器：這類傳感器通常包含一對平行的電極，當環境溫/濕度發生改變時，極板間高分子薄膜中的含水量發生變化，致使電容介電常數發生改變，進而導致電容量發生改變，而產生的微弱電信通過容值的變化
號在經過信號調理電路處理后，即可準確測量出當前環境的溫/濕度。
為什么需要信號調理

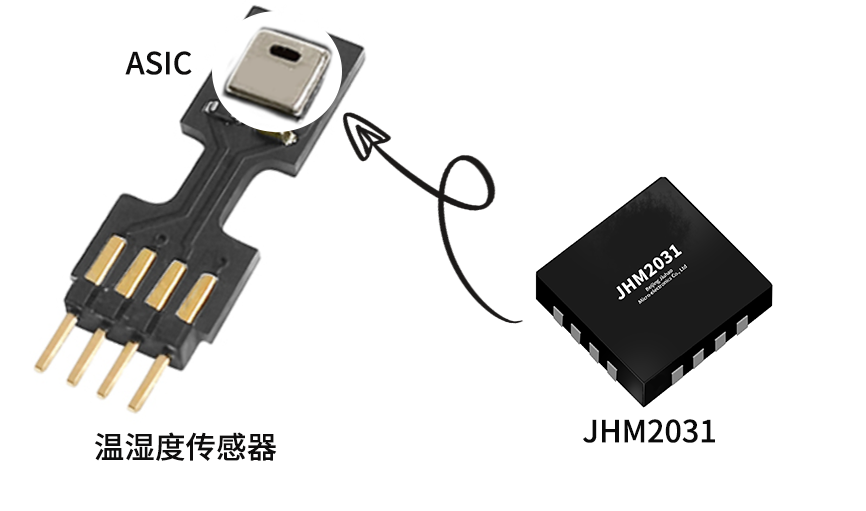

傳統的溫濕度傳感器對于溫濕度測量的精度難以保證，線性、重復性、漂移等性能往往不理想，而信號調理電路芯片的應用保證了傳感器低溫/濕漂和高線性度、高靈敏度的信號輸出。久好電子的JHM2031（/JHM2000）可以通過I2C或SPI接口輸出校準后的溫濕度數據，同時滿足用戶對精確度以及穩定性的要求。
信號調理芯片設計

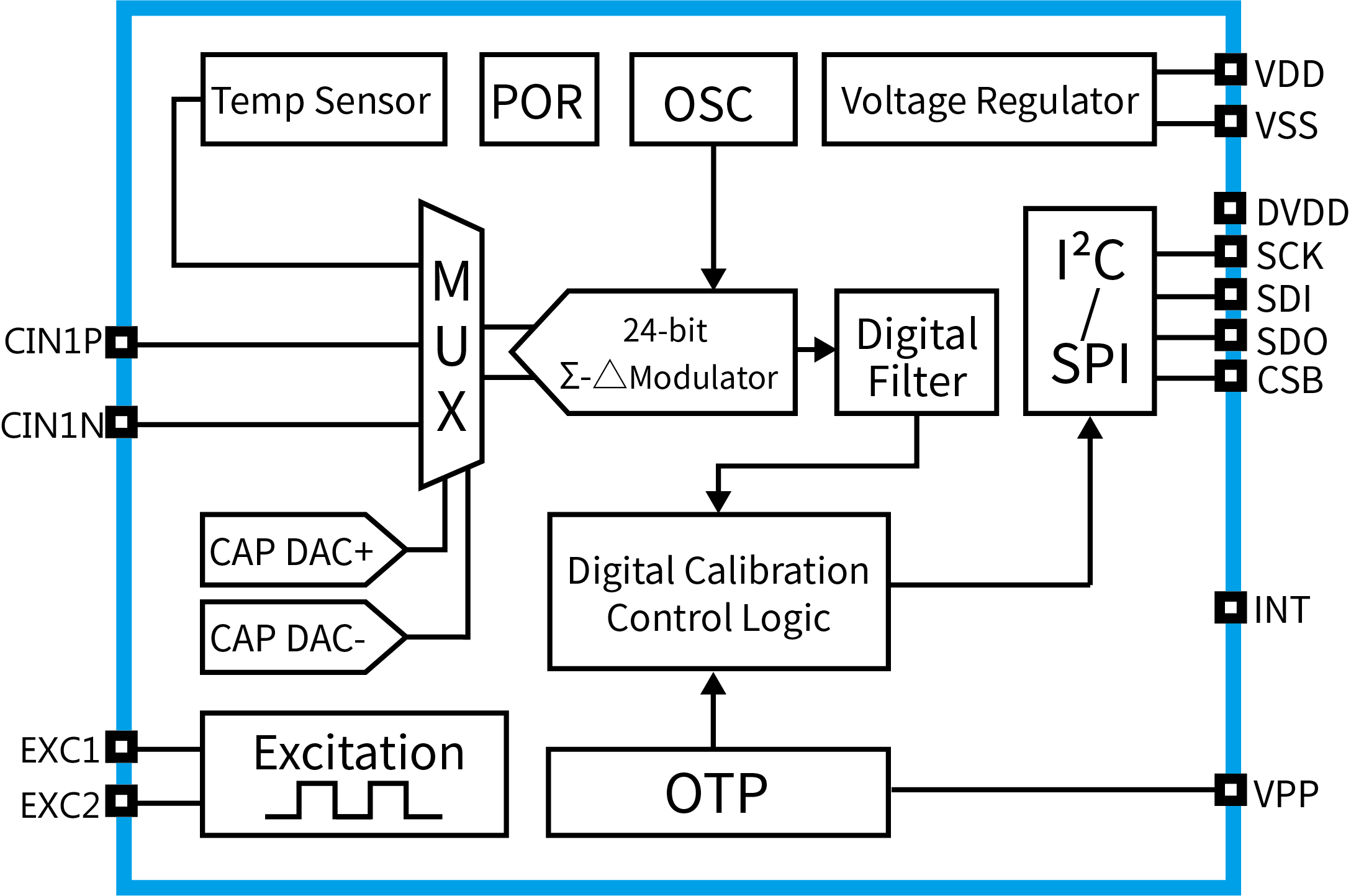

JHM2031（/JHM2000）是一款用于電容式傳感器的高分辨率信號調理芯片。待測電容直接連接到芯片輸入。集成的24-bit電容數字轉換器具有高分辨率和高線性度。
芯片支持單端、差分或全橋式的待測電容。默認情況下，JHM2031待測電容變化范圍為±1.14pF，同時可接受高達18pF的共模電容。待測電容變化范圍也可配置為擴展模式至±3.15pF。（JHM2000：電容變化范圍為±5pF，同時它可以接受高達±19pF的共模電容，或者通過擴展激勵幅度，支持高達±95pF的共模電容。）校準后，來自片上傳感器的溫度信號被數字化，分辨率為0.01℃，JHM2031精度為±1℃（JHM2000精度為±0.5℃）。電容測量值在數字域中補償了偏移、增益、熱漂移以及非線性。補償系數可以寫入片上可編程非易失性存儲器，可通過I2C或SPI接口讀取最終測量值。
那么溫濕度傳感器會“跑到”什么地方去展現自己的價值呢？隨著技術的發展，溫濕度數據的采集和應用價值越來越高，溫濕度傳感器廣泛應用于生產生活的各個領域：工業生產、家用電器、汽車、天氣預測、室內環境監測、倉儲物流及其他相關溫濕度檢測控制，隨著物聯網技術的不斷發展與應用，溫濕度傳感器的應用前景也將持續擴大。
