關鍵字：差壓變送器、流量計、校準、壓力校驗儀

差壓變送器的應用場景

• 流量測量


為了得到流量參數，差壓變送器需要與節流裝置、流量積算儀配合使用。當流體通過管道中的節流裝置時，其前后端產生壓力差。壓力差由差壓變送器測得，壓力差的大小與瞬時流量正相關。流量積算儀通過壓力、管道、流體、溫度等參數即可計算出流量。

• 壓差測量

• 液位測量

差壓與流量

差壓式流量計是最常見的流量計之一。據估計，目前工業流量計中至少有40%是差壓裝置，其中孔板最受歡迎。

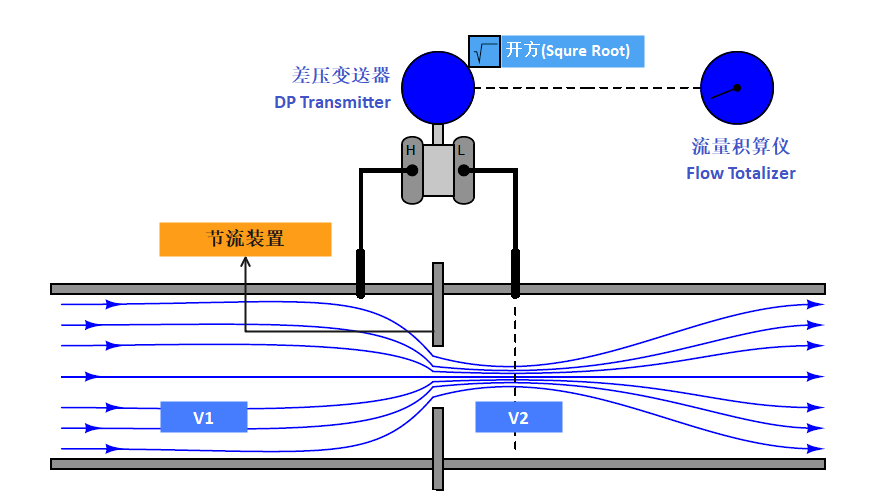

差壓變送器流量測量工作原理

當流體流過限制時，它會加速到更高的速度（即V2>V1），以保持質量流量，因此其靜壓下降。該壓差（Δp）是流經設備的流量的量度。

許多可用的Δp儀表的工作原理是測量上游和下游之間的壓力差，但也有一些儀表以其他方式使用差壓，例如可變面積儀表。

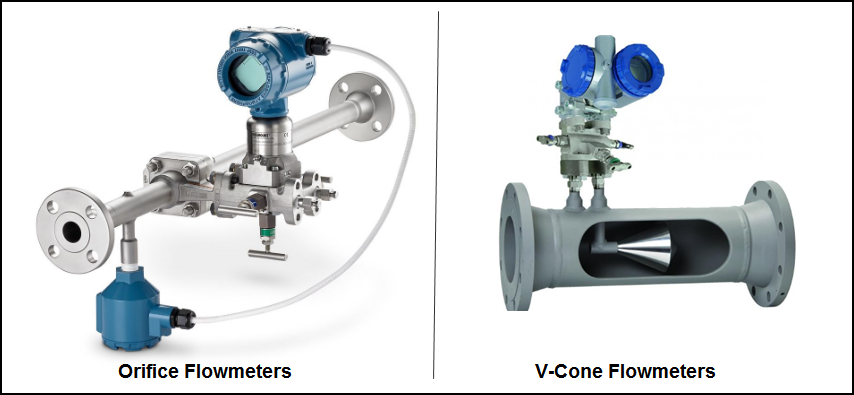

差壓流量計的類型

• 孔板
• 文丘里管
• 文丘里噴嘴
• 錐形儀表
• 噴嘴
• 拖板
• 入口流量計
• 楔形流量計
• 可變面積計

差壓變送器的校準

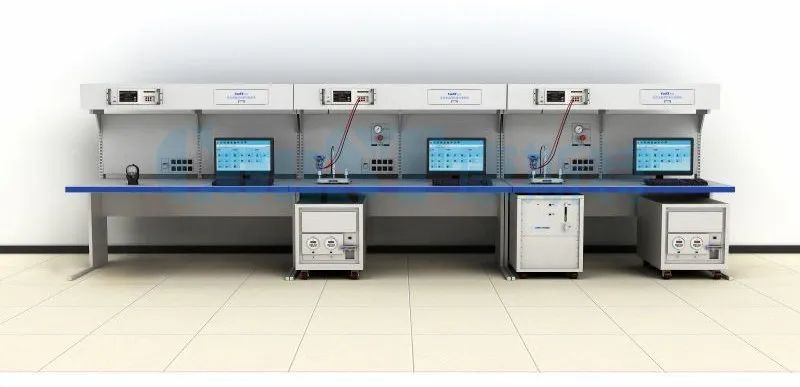

實驗室校準

現場校準

• 現場環境雖然復雜，但更符合儀表實際運行的狀態，現場校準的數據更能反應儀表真實運行狀態下的數據。

• 現場校準的時間成本更低，省去了拆裝、運輸、實驗室等待的時間。

• 壓力設備的反復拆裝會引起設備損害或管道泄漏等問題。

• 現場設備必須預留壓力測試口，校準時從主管道隔離，通過測試口加壓進行校準。這個問題看似簡單，但卻是國內目前無法開展現場校準的一個大難題。

• 現場校準對校驗設備的要求更高。

  由于現場的溫濕度環境不確定性大，所以要求校驗設備帶有自動溫度補償能力；由于差壓（特別是微差壓）的控制受環境影響較大，要求校驗儀具備足夠優秀的控制能力和響應速度。

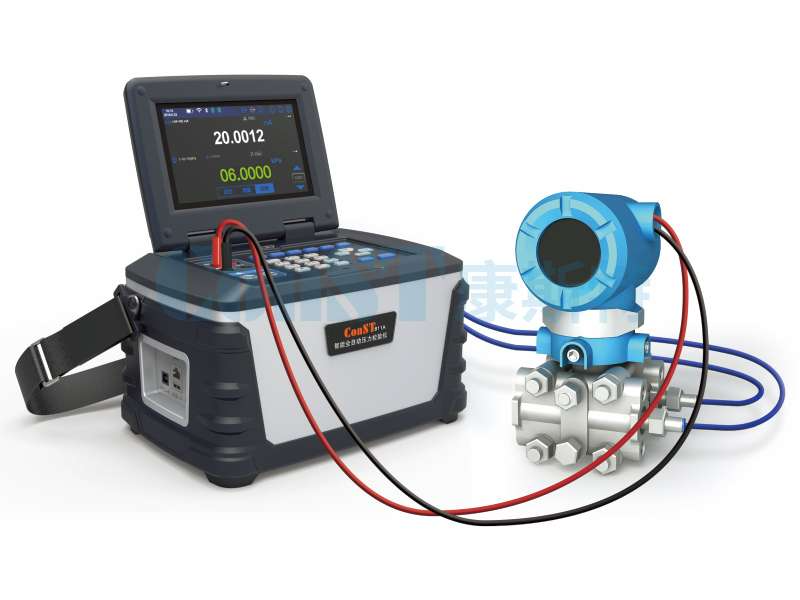

ConST811A壓力校驗儀校準差壓變送器

現場比對

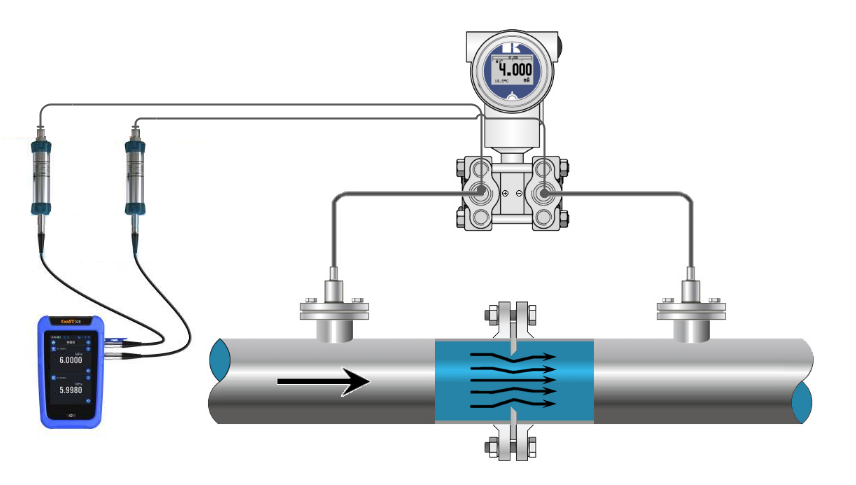

ConST326雙壓力模塊測量模式現場比對
