揭開“精度”的神秘面紗!

2022-11-03 09:07:15 209
壓力傳感器都有相應的性能指標,精度通常是其中重要的一個。

精度是由幾個傳感器特性綜合作用而形成的性能指標,其中包括線性(也叫非線性)、遲滯、重復性誤差以及熱漂移,同時精度又分為基本精度和全溫區精度。

基本精度是指在某一定參考條件標準下測量得到的,不包括溫度影響。

全溫區精度是整個指定的某一溫度范圍內的精度,包括溫度效應的影響。當我們說壓力傳感器的精度時,需要標明在哪個溫度范圍。




在選擇壓力傳感器的時候,精度是必須要考慮的重要因素。壓力傳感器的精度當然是越高越好,但價格也越昂貴。因此要根據使用壓力傳感器的實際場合和要求,選擇合適的精度。




01


非線性

從定義上來講:隨著壓力變化,壓力傳感器的輸出呈現一條特性曲線,這條曲線與理論擬合直線的最大偏差值與該傳感器的滿量程輸出之間的百分比叫做非線性度。

非線性度是描述傳感器靜態特性的一個關鍵指標,非線性度越小,表明它的線性特性越好。

圖片

02


壓力遲滯

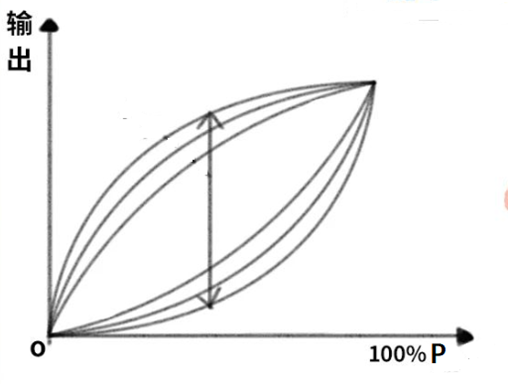

從定義上來講:壓力傳感器在實際工況中,壓力加載和卸載的方向及其大小會導致輸出電信號的大小不同,也就是正形成曲線和反形成曲線之間的不重合程度。

遲滯一般是由于傳感器敏感元器件材料的物理性質或機械部件的缺陷造成的,例如摩擦、間隙、元件腐蝕及灰塵等。


03


重復性

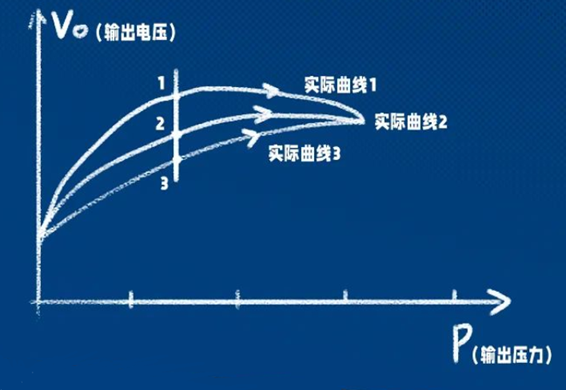

從定義上來講:壓力傳感器輸入量按同一方向做全量程連續多次變化時,所得特性曲線不一致的程度。

多次按照相同的條件測試,輸出的特性曲線越重合,表明重復性越好,誤差也就越小。



04


溫漂

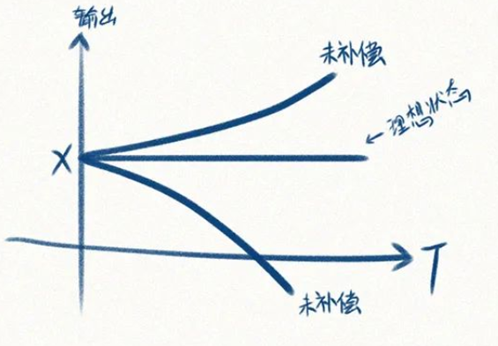

從定義上來講:壓力傳感器靜態工作點的輸出電壓隨著環境溫度變化而產生輸出的變化。

溫度變化帶來的溫度誤差會直接影響測量結果的精度,因此需要進行溫度補償。



Q
同一個傳感器在不同的壓力和溫度下也會呈現出不同的特性曲線。想要輸出一條線性的不隨溫度變化的曲線,該怎么辦?
A

我們需要一個IC——信號調理芯片。

在實際應用和運算時小信號比較難處理,芯片可以進行放大使其成為標準信號,還可以修正精度上的非線性、零點和靈敏度溫漂。芯片對于壓力遲滯和重復性無能為力,但可以提高壓力傳感器的芯體在兩個方面的性能來完善整體的精度。
