JHM3011是北京久好電子開發的一款高穩定性，高可靠性，高響應速度的單線數字接口的溫度傳感器，可提供12位溫度結果，具有 0.046℃的分辨率，且無需校準即可在0℃到50℃的溫度范圍內實現高達 ±0.5℃的精度；具有單線接口，可直接連接GPIO。

JHM3011同時具有低功耗的特點，可更大程度減少自發熱對測量精度的影響。芯片可在2.7V至5.5V電壓范圍內運行，電流典型值為0.5mA，其功耗與PT100 RTD通常所需功耗相當，摒棄了RTD的許多復雜的處理過程（如精密基準、匹配的線跡、復雜的算法和校準），從而簡化了設計工作。

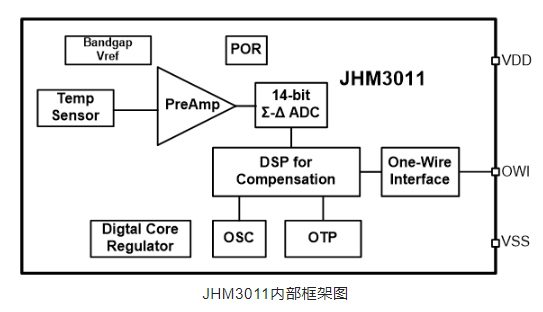

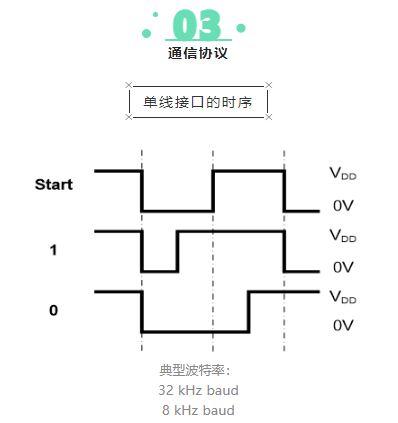

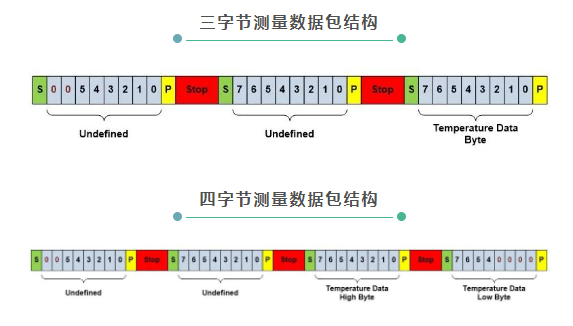

有效的數據位總是以下降開始，邏輯‘1’采用了75%的占空比，而邏輯‘0’采用了25%的占空比。數據包的起始位總是“start”位，占空比為50%。數據包之間的停止時間至少為32μs。

溫度傳感器的數字校準

當JHM3011被設置為數字輸出時，它可以將所測得的溫度信息以數字形式提供給用戶。這些溫度信息在輸出之前也經過了DSP算法的數字校準。JHM3011的溫度校準算法如下式所示：

當JHM3011被設置為四字節數據輸出時，溫度信息由最后兩字節的14bit數據提供，用戶可以方便地使用下式將T值轉換成為實際的溫度值：

單片機接收OWI信號

uint8 ReadByte(uint8 *data)

{

int8 i;

uint32 StartCount = 0;

uint8 RecData = 0;

uint8 PrityData = 0;

uint32 cnt = 0xffff;

uint8 SO_bit = 10;

IO0DIR |= BUF_DIR;          //單總線輸出

IO0DIR &= ~(SO_MCU);          //單總線輸入

IO0SET |= BUF_DIR;             //緩沖器B到A

T1MR0 = 0xFFFFFFFF;

T1TCR = 0x01;

if(!WaitSO(1))  return 0;

T1TC = 0;

if(!WaitSO(0))  return 0;   //低電平

StartCount = T1TC;

T1MR0 = StartCount;

T1TC = 0;

for(i=0;i<8;i++)

{

RecData = (RecData<<1);

if(!WaitSO(1))  return 0;   //高電平

T1TC = 0;

T1IR = 0x01;

while(0==(T1IR&0x01))

{

cnt--;

if(cnt == 0)

return 0;

}

T1IR = 0x01;

if(bit(IO0PIN,SO_bit))        //若為高電平

{

RecData++;

PrityData++;

}

else                     //若為低電平

{

if(!WaitSO(0))  return 0;   //等待低電平結束

}

}

PrityData %= 2;

if(!WaitSO(1))  return 0;   //高電平

T1TC = 0;

T1IR = 0x01;

while(0==(T1IR&0x01));   //等待中斷標志位

if(PrityData != bit(IO0PIN,SO_bit))

{

return 0x02;

}

if(!WaitSO(0))  return 0;   //等待低電平結束

*data = RecData;

return 0x01;

}

主函數，得到溫度數據

int main (void)

{

uint8 ret, flag;

float bridge,temp;

unsigned char recData[4];

sigleWireInit();

while(flag == 1)

{

flag = DatabagJudge();

}

for(i=0;i<4;i++)                    //接收4字節數據包

{

ret = ReadByte(&recData[i]);

}

if(recData[2]&0x80) temp = temp-4096;           //溫度轉換成攝氏度

temp = (temp+2048)*190/4096-40;

return 0;

}
